液體分布器 是填料塔的重要組成部分，其主要功能是將液體在填料頂部或特定高度處實現均勻的初始分布或再分布，擴大傳質與傳熱的有效表面積，優化相間接觸，從而提升塔的運作效率。
液體分布器包含液體初始分布器和液體收集及再分布器。
1、液體初始分布器
初始分布器位于填料塔內，負責將塔頂液體均勻分布至填料表面。若設計不當，液體預分布不均，將導致填料層有效濕面積減小，偏流現象和溝流現象增加，即便填料性能優越，也難以達到滿意的分離效果。
2、液體收集及再分布器
在液體沿亂堆填料層向下流動的過程中，會出現一種壁流現象。為緩解壁流導致的液體分布不均，在各段填料層之間安裝液體再分布設備，用于收集上一層填料流下的液體，并為下一層填料提供均勻的液體分布。
因此，合理地選擇和設計塔內件，對保證填料塔的正常操作及優良的傳質性能十分重要。
堅持問題導向，抓關鍵“破題”
根據項目需求、指標特點和當前存在的痛點等問題，創舉研發團隊組織技術攻關小組，反復實驗優化，研發出CJ-CR皇冠分布器，形式分為液體分布器及氣液再分布器。
可以保證填料頂端良好的液體分布，減少填料的端效應，避免液體的溝流、壁流等不均勻現象的發生，使填料塔的效率得到充分的發揮。
適用工況
對于液量大，液相含有固體懸浮顆粒易堵，且塔徑比較大的工況。
技術特點

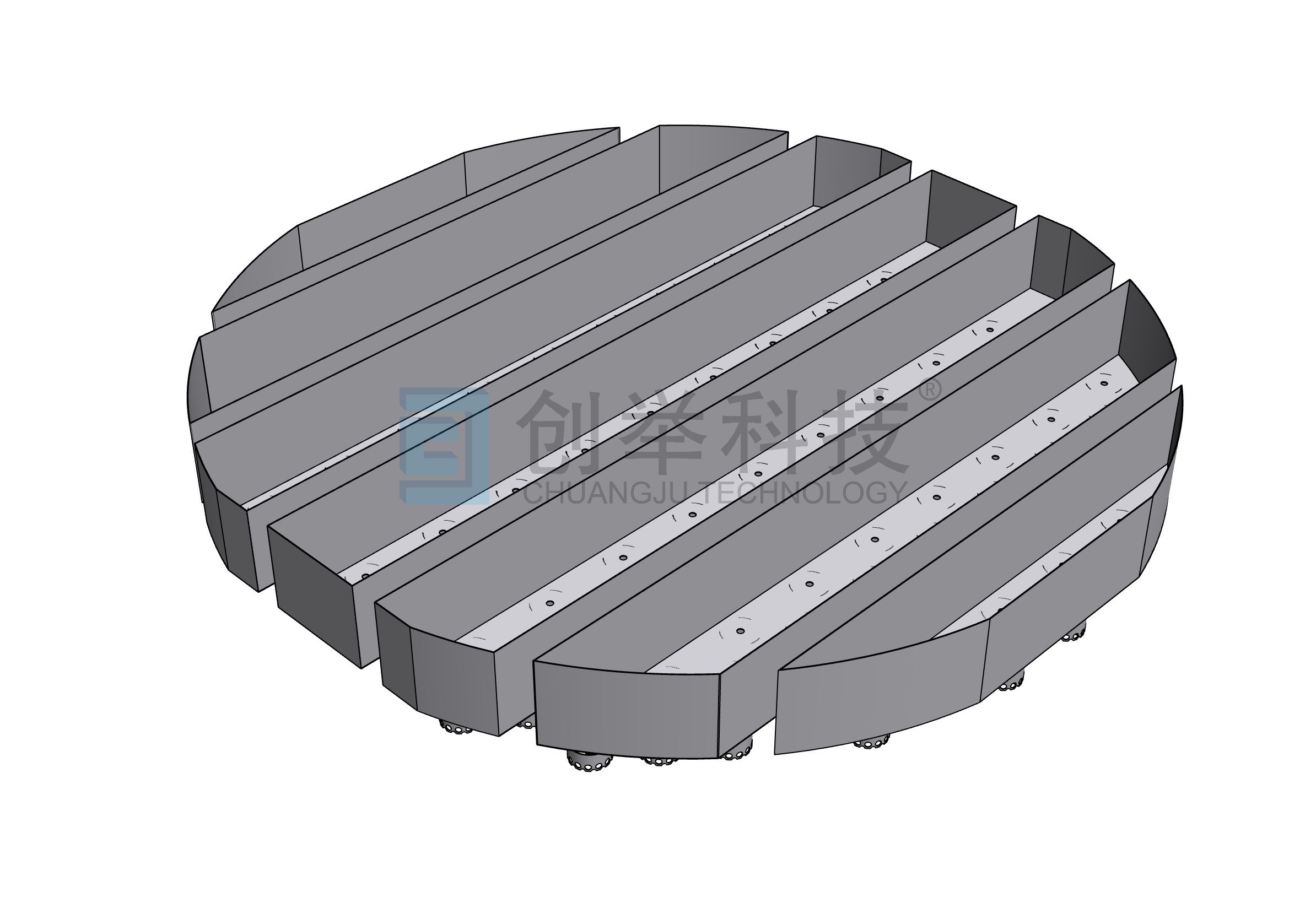

CJ-CR液體分布器
(1)設置液池結構，有效降低了液面梯度，初始液體分布均勻性好。
(2)通過皇冠型噴灑器，使得布液點由一個變成均勻且分散的多個，噴淋密度高。
(3)有效地解決了大塔徑放大效應，能確保大塔徑分布器的分布效率。
(4)優良的抗堵性能，可以有效延長分布器的檢修周期。
CJ-CR氣液再分布器
在CJ-CR液體分布器的設計基礎上，通過結構設計演變，使之具有收集再分布的作用，延展出以下優勢特點：
(1)既能收集上段填料落下的液體又能將液體再次均勻分布，同時通過對稱式設計使上升的氣體得到均勻分布。
(2)采用懸吊式結構，不單獨設置再分布器的支撐結構，空間優化，有效降低塔高，節省投資。
唐山某煤化工有限公司，設計焦化能力220萬噸/年，脫硫塔規格為DN7000，單塔煤氣處理量60000 Nm³/h，脫硫液循環量1700 m³/h。該項目脫硫塔采用創舉公司新型CJ-CR液體分布器，既提高了液體分布的均勻性，同時也解決了分布器堵塞問題，延長了使用周期。脫硫后煤氣H?S含量≤20mg/Nm³。
